DMR-RA, regulador de montaje directo

COMPATIBLE CON: Todos los modelos Honda y Acura

El conjunto rotatorio de regulador de montaje directo Radium (DMR-RA) es un regulador de presión de combustible EFI ajustable, compacto y de alto rendimiento.

MONTAJE

Este regulador está diseñado con un sistema de montaje único y muy versátil. Puede montarse directamente en un puerto de riel de combustible compatible mediante el adaptador giratorio de 360 ​​grados incluido, o bien, a distancia del riel de combustible (utilizando el 20-0624).

El tamaño compacto se adapta a áreas con espacio limitado, sin sacrificar el rendimiento.

PLOMERÍA

El puerto de entrada principal del regulador tiene rosca hembra para ORB 6AN. Se incluye un adaptador giratorio de doble extremo (mostrado a continuación) que permite usar el regulador en cualquier puerto de riel de combustible ORB 8AN compatible, como los que se encuentran en los rieles de combustible de Radium Engineering. Hay otros adaptadores giratorios disponibles, pero se venden por separado.

Si se monta el regulador fuera del riel, se pueden atornillar otros adaptadores en este puerto del regulador (se venden por separado).

El puerto de retorno inferior está roscado para ORB 6AN. El conector macho de retorno de combustible 6AN de 90 grados incluido puede girar 360 grados, lo que permite diversas configuraciones de montaje. Se pueden instalar otros adaptadores en el puerto de retorno si es necesario (se venden por separado).

Este regulador tiene dos puertos laterales NPT de 1/8" que se pueden usar con un manómetro, un transductor, una sonda de temperatura, etc. Se proporcionan dos tapones NPT de 1/8".

AJUSTE DE LA PRESIÓN DE COMBUSTIBLE
Los reguladores de la serie RA ofrecen el primer ajuste de presión sin herramientas. Ya no se requieren contratuercas ni tornillos de fijación. Con un simple giro de la perilla, la presión aumenta o disminuye.

Para facilitar el ajuste de la presión, cuenta con topes incrementales que proporcionan retroalimentación háptica al usuario. Cada tope permite un ajuste de 1 psi (+/- 0,5 psi) según la presión de combustible actual.

ESTABILIDAD DE LA PRESIÓN DE COMBUSTIBLE
Tras años de pruebas en pista y en banco, los reguladores de la serie RA se han perfeccionado para optimizar la gestión de la presión. Un orificio de retorno único de acero inoxidable de nuevo diseño genera un flujo laminar que mejora el control de la estabilidad.

Presión mínima: 18,5 psi (1,3 bar)
Presión máxima: *N/A
*Esto es retórico. La presión máxima depende de la válvula de alivio dentro de la bomba o de la corriente máxima que permite el controlador de la bomba de combustible.

REFERENCIA DE VACÍO DE TASA DE ASCENSO 1:1
Los reguladores de la serie RA cuentan con un puerto de referencia de vacío giratorio de 360 ​​grados y sellado con doble junta tórica. Este es el primero en la industria. Permite al instalador orientar rápidamente la conexión de vacío en cualquier dirección sin necesidad de herramientas.

Se proporcionan 4 accesorios de puerto de vacío roscados 10-32 intercambiables para cubrir todos los escenarios.

1. Accesorio dentado : una púa de 3/16" (5 mm) galvanizada en negro mecanizada a partir de acero de alta resistencia que es compatible con las siguientes mangueras de vacío: 5/32" (4 mm), 3/16" (5 mm) y 7/32" (6 mm).
2. Accesorio macho 3AN : un adaptador galvanizado negro mecanizado a partir de acero de alta resistencia que es compatible con los extremos de manguera 3AN.
3. Push-To-Connect : un accesorio de latón niquelado con juntas tóricas Buna-N compatible con tubos de plástico duro de 1/4" de diámetro exterior.
4. Tapón de vacío : Un tornillo de acero inoxidable con óxido negro que se utiliza para mantener una presión de combustible constante (no dinámica). A mediados de la década de 1990, los fabricantes de vehículos comenzaron a adoptar sistemas de combustible sin retorno para reducir las emisiones EVAP. Para mantener las temperaturas más bajas, estos reguladores se montan dentro del tanque y no tienen la capacidad de referenciarse por vacío. Este tapón sería necesario en este caso.

NOTA: Al instalar el accesorio de vacío, se recomienda utilizar un fijador de roscas de resistencia media y efecto absorbente.

COMPATIBILIDAD DE COMBUSTIBLE
Todos los reguladores de la serie RA son compatibles con todo tipo de gasolina, incluyendo gasolina sin plomo, con plomo, oxigenada y premezclas. Además, son compatibles con mezclas de alcohol, como metanol, etanol y E85.

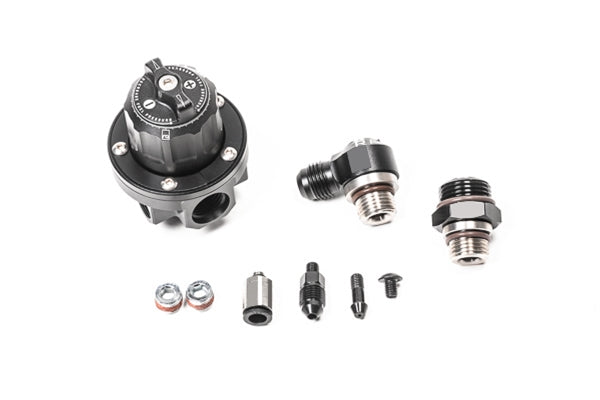

INCLUIDO

• Conjunto giratorio principal
• Accesorio de vacío con púas de 5 mm
• Accesorio de tapón de vacío (sin retorno)
• Accesorio de vacío de conexión a presión de 1/4"
• Accesorio de vacío macho 3AN
• Conector giratorio macho 6AN (para línea de retorno)
• Accesorio de entrada giratorio (para riel de combustible ORB 8AN)
• Tapones NPT de 1/8" impregnados de PTFE (x2)

GUÍA DE INSTALACIÓN
